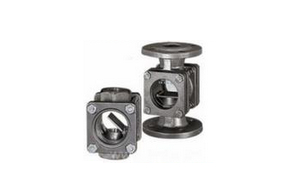

擺板視鏡,擺板水流指示器參數介紹：

由玻璃視鏡、觀察進出水管道,觀察管道分別與進水管道和出水管道連通,在觀察管道中有一塊能隨著介質自由擺動的擺板,擺板與管道垂直自然下垂.在管道中沒有介質流動的情況下,舌片處于關閉狀態,當管道中有介質流動后,舌片就會隨著介質流動的強度,相應的移動一定的角度,觀察舌片的位置就可以比較直觀的看到管道內的情況

需要注意的是,擺板水流指示器的必需水平安裝,讓擺板向下垂直于管道.擺板水流指示器的結構近似于止回閥,所以在安裝的時候還要注意介質的流動方向.如果裝反了,擺板水流指示器就成為一個止回閥,阻斷管道的流通了.

【法蘭標準】一般采用JB/T81-94，如需其它法蘭標準請用戶注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。
擺板視鏡,擺板水流指示器技術參數：
體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯PTFE。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。
視窗材質：鋼化玻璃、高硼硅玻璃、石英玻璃。
密封材質：NBR、PTFE。
工作壓力0.6MPa-1.0MPa
框式視鏡,方形視鏡工作溫度：
鈉鈣玻璃的溫度為150℃，溫度的急劇變化范圍為120℃至20℃
硼硅玻璃的溫度為280℃，溫度的急劇變化范圍為230℃至20℃
石英玻璃的溫度為800℃，溫度的急劇變化范圍為550℃至20℃

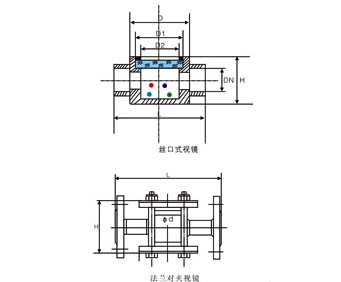

螺紋擺板視鏡主要尺寸參數:

IN	DN	L	H	D	D1	D2
1/2″	15	130	65	80	65	50
3/4″	20	130	65	80	65	50
1″	25	130	65	80	65	50
11/4″	32	160	80	100	80	65
11/2″	40	160	85	100	80	65
2″	50	170	85	100	80	65

法蘭式擺板視鏡主要尺寸參數

DN		玻璃外徑φ d	H	L
IN	mm			≤16MPa	≤25MPa
3/8″	10	65	75	140	160
1/2″	15	65	75	140	160
3/4″	20	65	85	160	180
1″	25	65	85	160	180
11/4″	32	80	110	180	200
11/2″	40	80	115	180	200
2″	50	95	160	220	250
21/2″	65	95	180	250	270
3″	80	120	200	270	300
4″	100	140	220	310	320
5″	125	165	260	360	380
6″	150	165	290	420	450
