內螺紋過濾器,不銹鋼內螺紋過濾器產品介紹：

安裝于進水管路中各配套閥門的前端，當管道中的介質進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。

內螺紋過濾器參數:
紋標準：PT/NPT/PS/DIN259/ DIN2999
公稱壓力：PN16
適用溫度： -50℃ —230℃
規格型號：1/4“-3“
材    質：CF8、CF8M、CF3M、1.4308、1.4408等
適用工況：主要應用于石油、化工、食品、醫藥、鐵路、水處理、鋼鐵、冶金等行業。

 內螺紋過濾器作用：
     主要用于開關、切斷或接通管路中的介質，亦可用于流體的調節與控制
適用介質：
     水、油、氣
內螺紋過濾器應用范圍：
     化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
安裝說明：
    1.）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
     2.）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
     3.）本類閥應安裝在管道的水平方向或垂直方向。
     4.）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

 內螺紋過濾器結構特點

1、采用不銹鋼雙層網結構，堅固耐用，
2、流阻小、排污方便、納污多等特點，
3、使用維護方便。可根據用戶需要設置過濾網的目數。

內螺紋過濾器濾網目數

目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm	目數	孔徑mm	粒度μm
4	4.75	4750	50	0.3	297	650	0.021	21
5	4	3900	60	0.25	250	800	0.019	19
6	3.35	3350	70	0.212		1000	0.015	15
7	2.8	2800	80	0.18	178	1100	0.013	13
8	2.36	2360	100	0.15	150	1300	0.011	11
10	2	2000	120	0.125	124	1600	0.01	10
12	1.7	1700	140	0.106	104	1800	0.008	8
14	1.4	1400	170	0.09	89	2000	0.0065	6.5
16	1.18	1180	200	0.074	74	2500		5.5
18	1	880	230	0.063	61	3000		5
20	0.85	840	270	0.053	53	3500		4.5
25	0.71	710	300	0.04	48	4000		3.4
30	0.6	590	325	0.045	44	5000		2.7
35	0.5	500	400	0.038	38	6000		2.5
40	0.425	420	460	0.03	30	7000		1.25
45	0.355	350	540	0.026	26

內螺紋過濾器主要外形尺寸

DN	L	H	CV
15	78	50	3.5
20	93	60	6.5
25	108	70	10
32	128	82	19
40	143	92	26
50	173	118	45

內螺紋過濾器使用說明

本過濾器由殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍。
用于管道清除輸送介質：熱水、冷水、蒸汽、壓縮空氣各種機械雜質，特別是鍋爐房循環水泵前均需安此產品，為了清除系統中的機械雜質，使設備和管道免受堵塞和磨損，在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備，如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如：64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝，在額定流速下壓損為0.05-0.1米水柱。

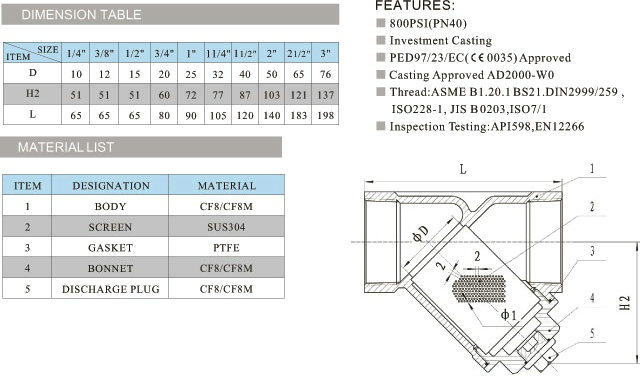

內螺紋過濾器,不銹鋼內螺紋過濾器尺寸結構圖；
